DIY06 サブウーハー設置

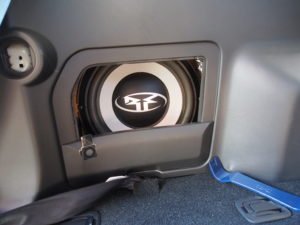

完成画像です。
ヤフ〇クで購入した（やすかったー）ロックフォード・サブウーハーを設置します。サブウーハーだけなので（純正の取付ステーがない）、MDFボードでステーを作成します。
設置場所はデコボコしているのでちょっと無理がありますがなんとか作成できました。
デリカD5 サブウーハー

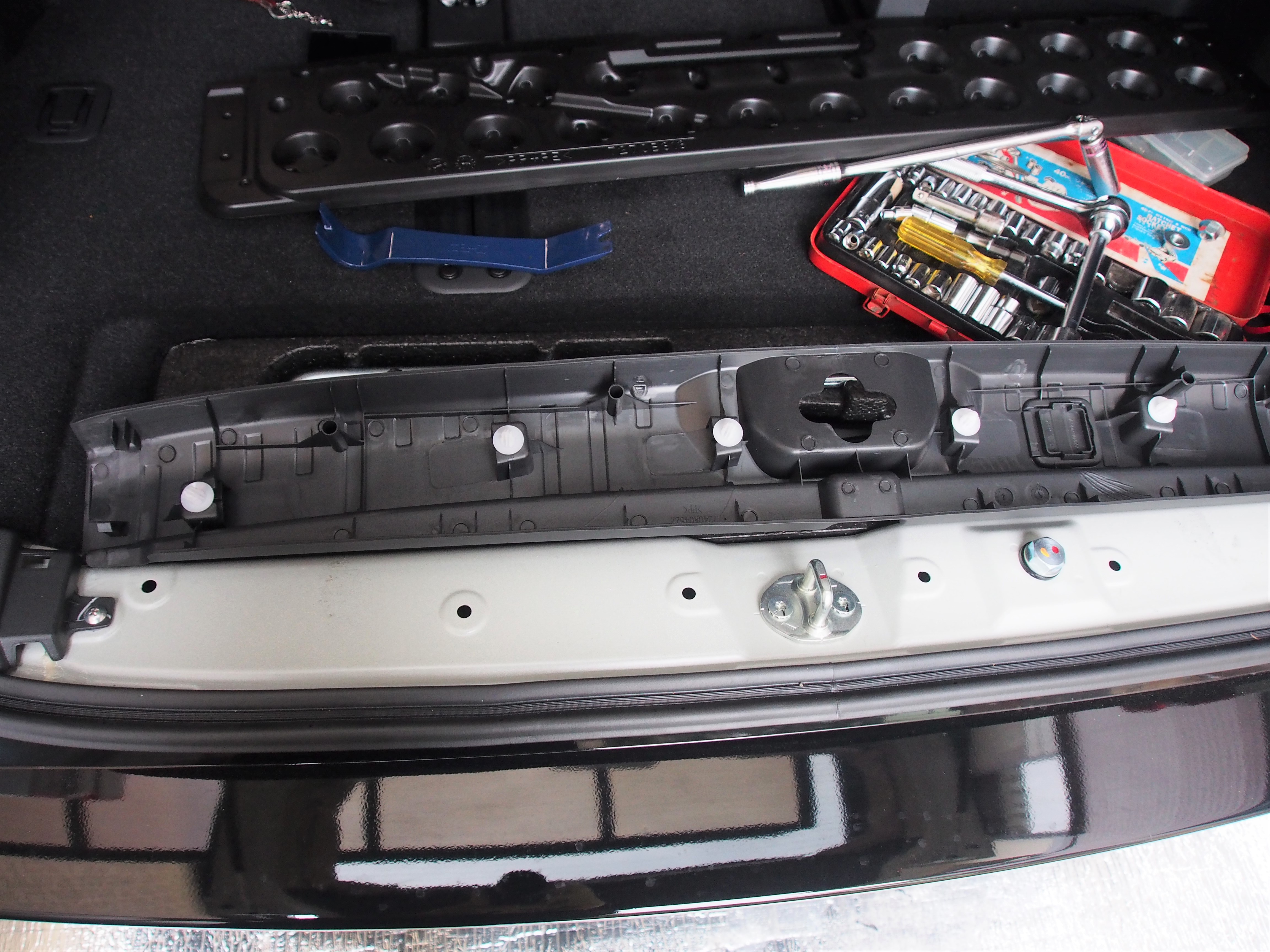

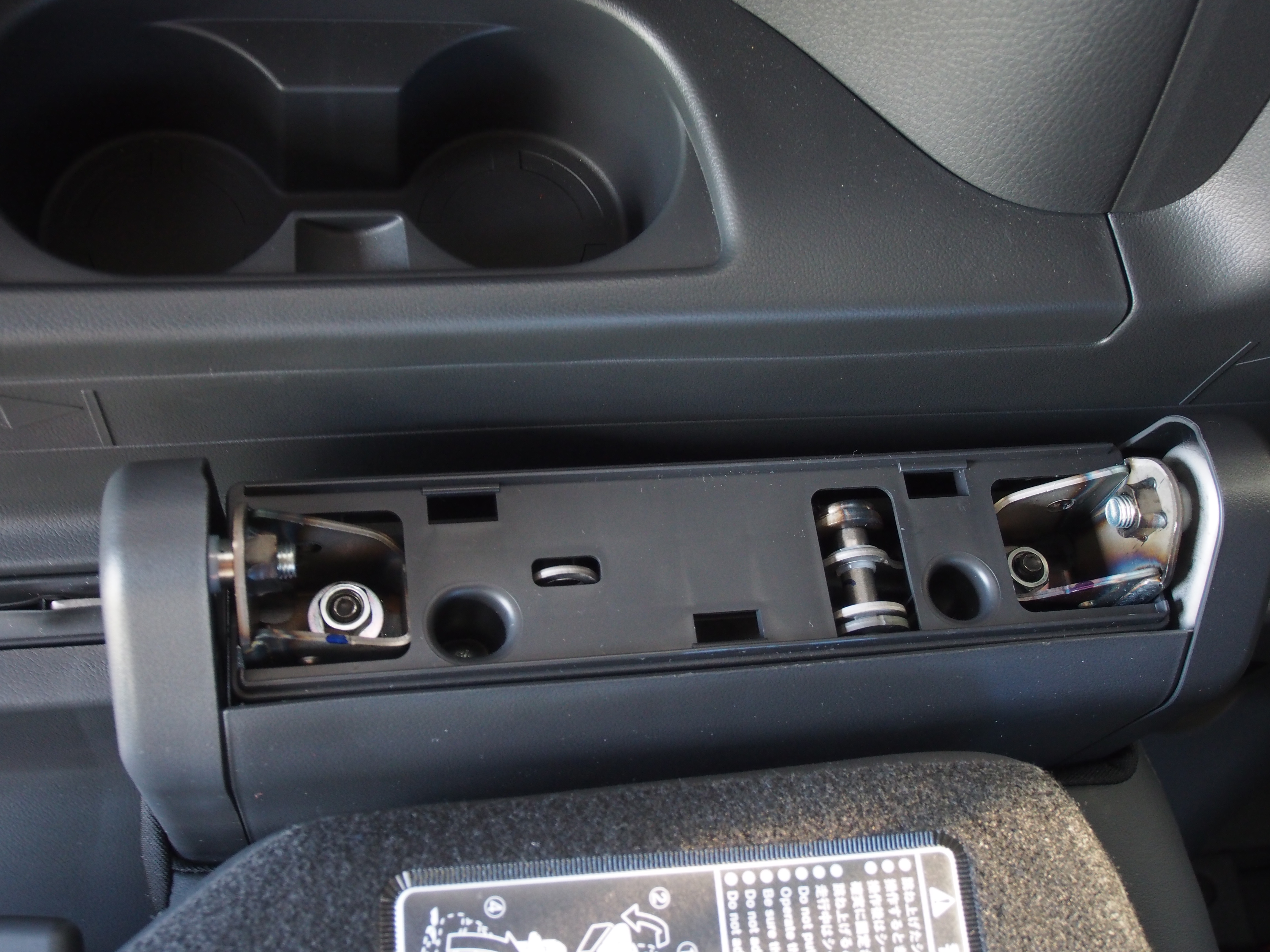

まず、後部の内張を外すためには、３列目シートを外します。ただし、このカバーがなかなか外れないです。

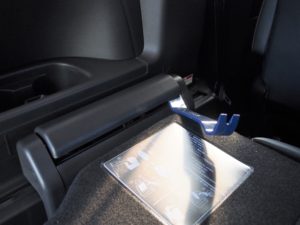

コツは写真のように前方に内張外しを差し込んで外します。
ツメは三か所です。
奥（写真上）が二か所、手前（写真下）が一か所にツメがあります。
引っかかってる感じです。
後部のタイヤハウスのカバーも外します。
これはすぐに外せます。

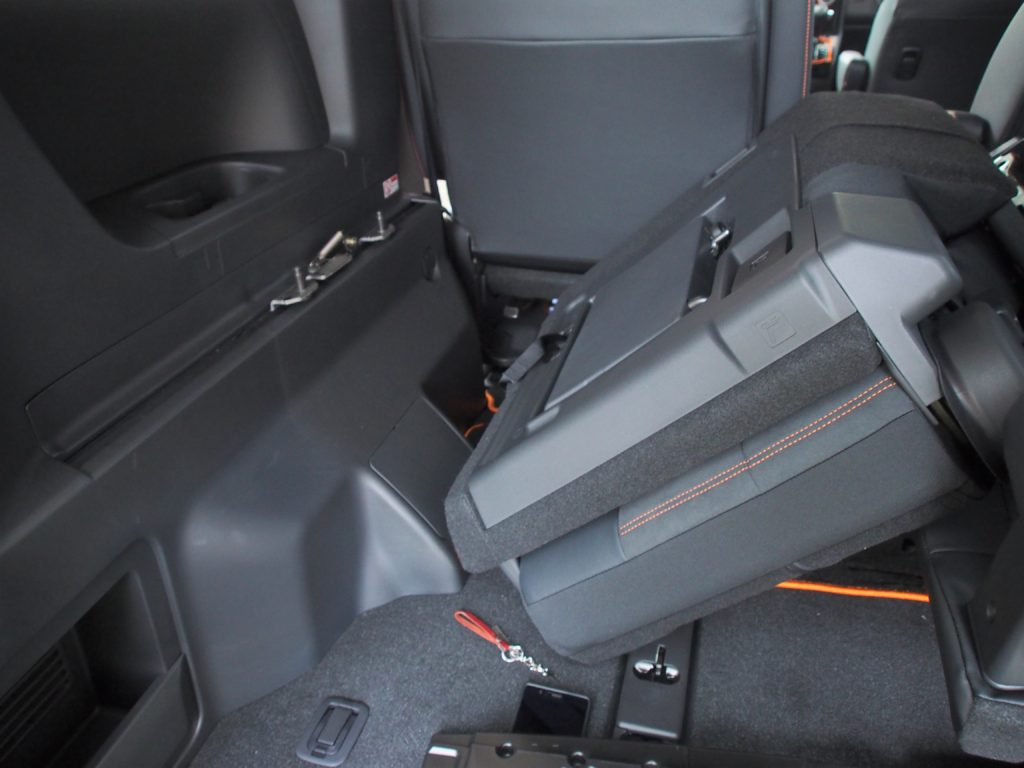

三列目シートを外した状態です。

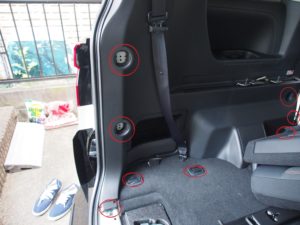

ネジが写真のような状態でつけられてます。
赤丸のロック部分とシートベルト部分のネジを外します。
*２・３列目シートベルト部分
*ラッチ ５ケ所
*足踏み場（後部、サイド）

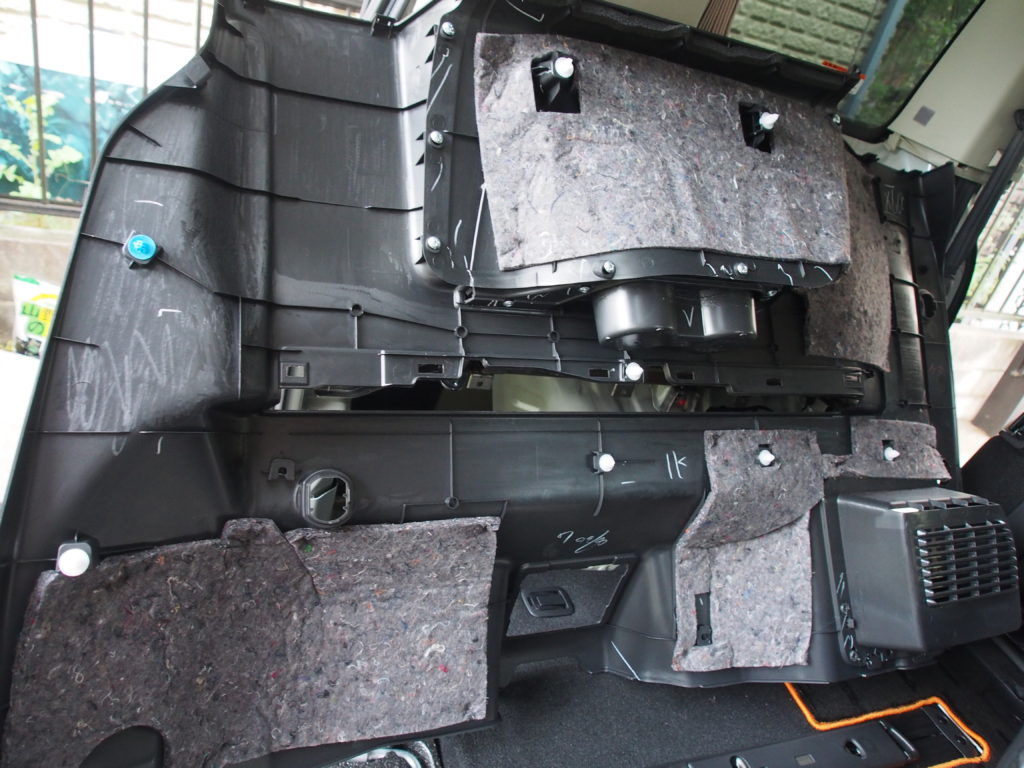

外した内張です。結構大きいですが、ここも少しでも制振シートと吸音材を追加で貼っておきます。
デリカD5 サブウーハー

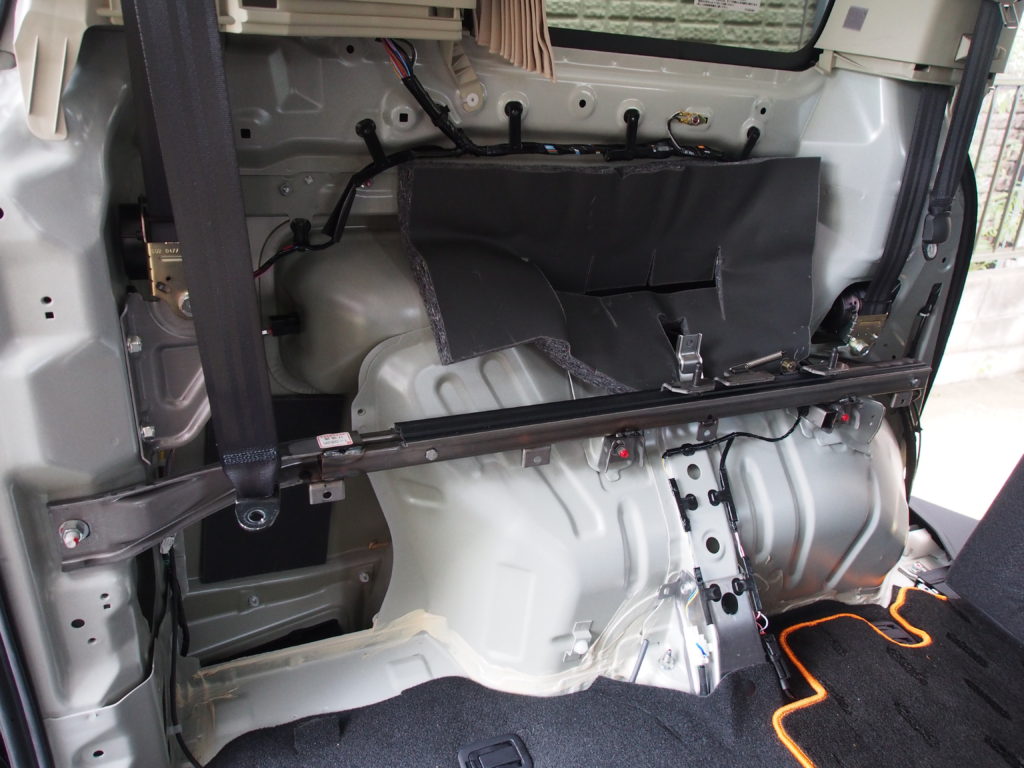

内張を外した状態です。

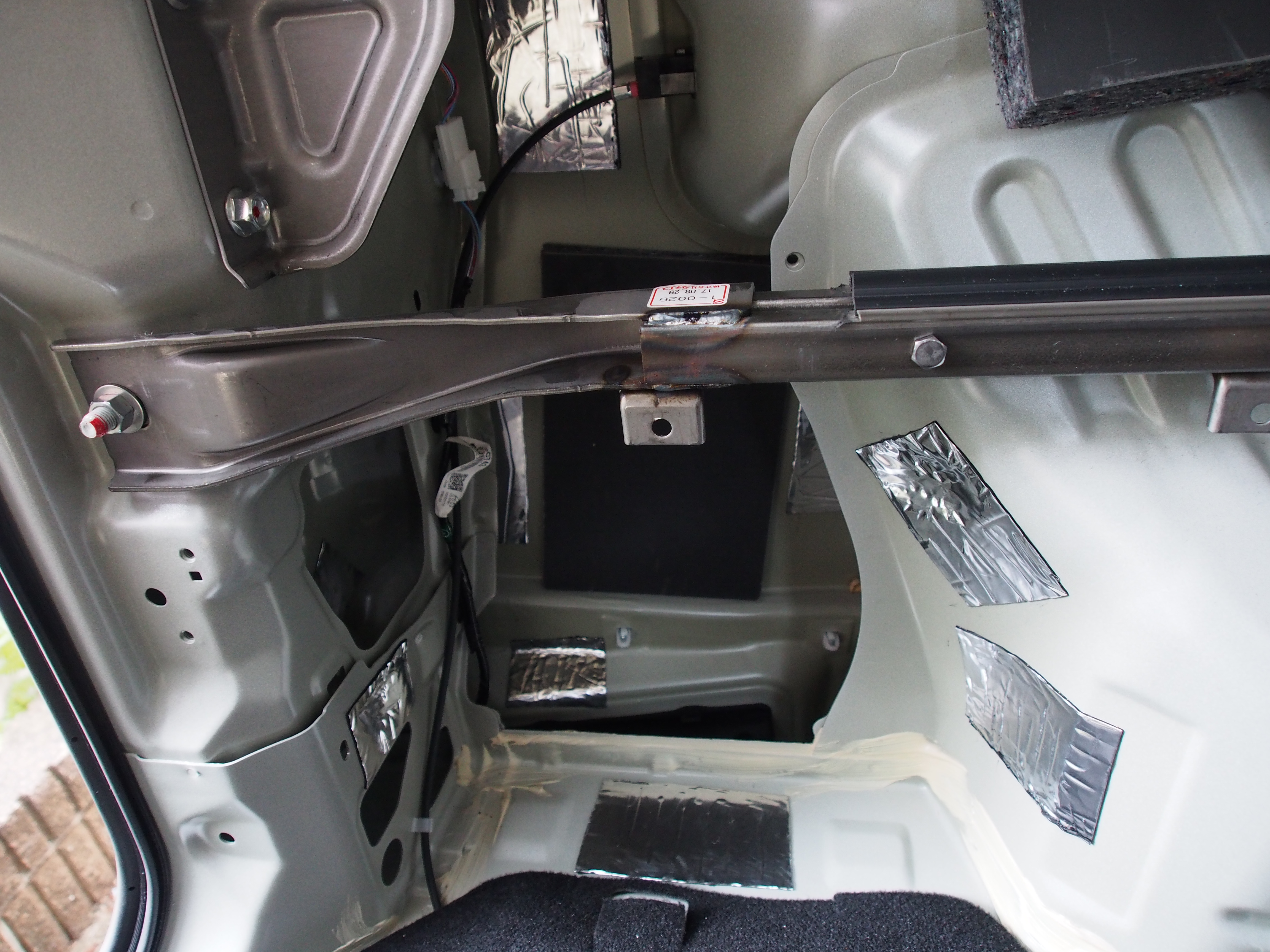

余っている制振シートをなるべく貼っていきます。
フロント・スライドドアで使ったのでちょっと足りなかったです。
デリカはどこもパーツが大きい！
特にサブウーハー周りには多くの制振シートと吸音材を貼ります。
そして、ホームセンターで購入した格安の吸音シートをたっぷりと敷き詰めます。

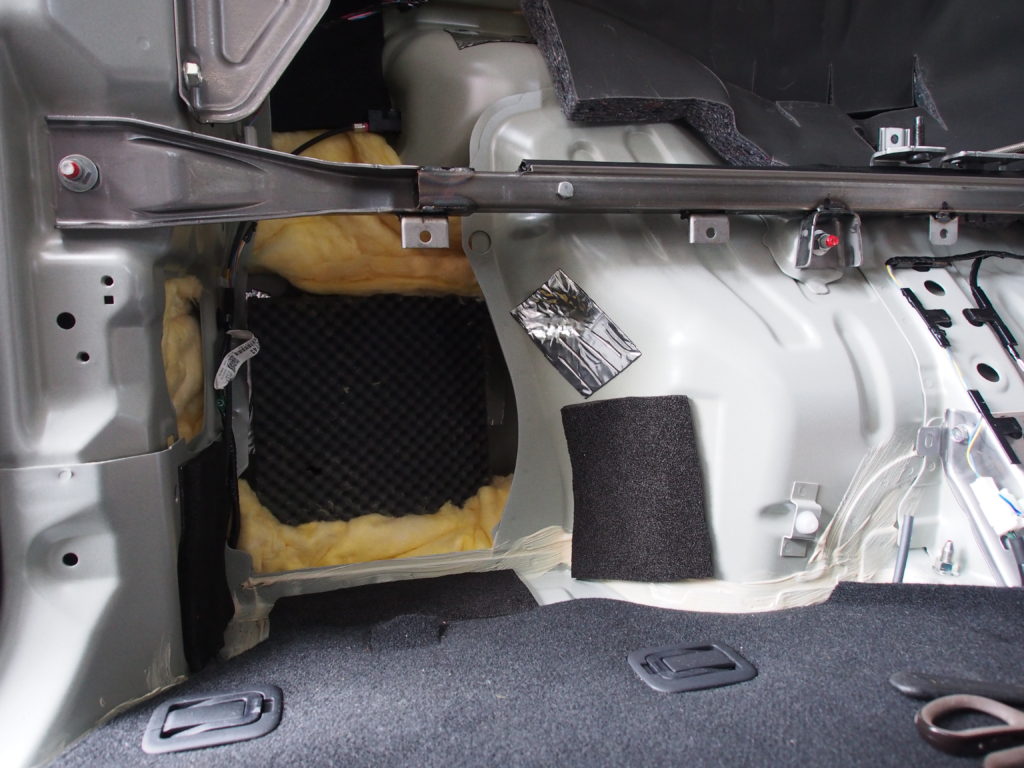

スピーカーの後ろ部分は、過去にオーディオ用グラスウールが余っていたのでたっぷりと敷き詰めます。
さらにこれもホームセンターで売っていた「SoundGuard W」なるものを設置します。（写真の黒いやつ）
かなり効果があるようで、吸音と遮音をかねています。

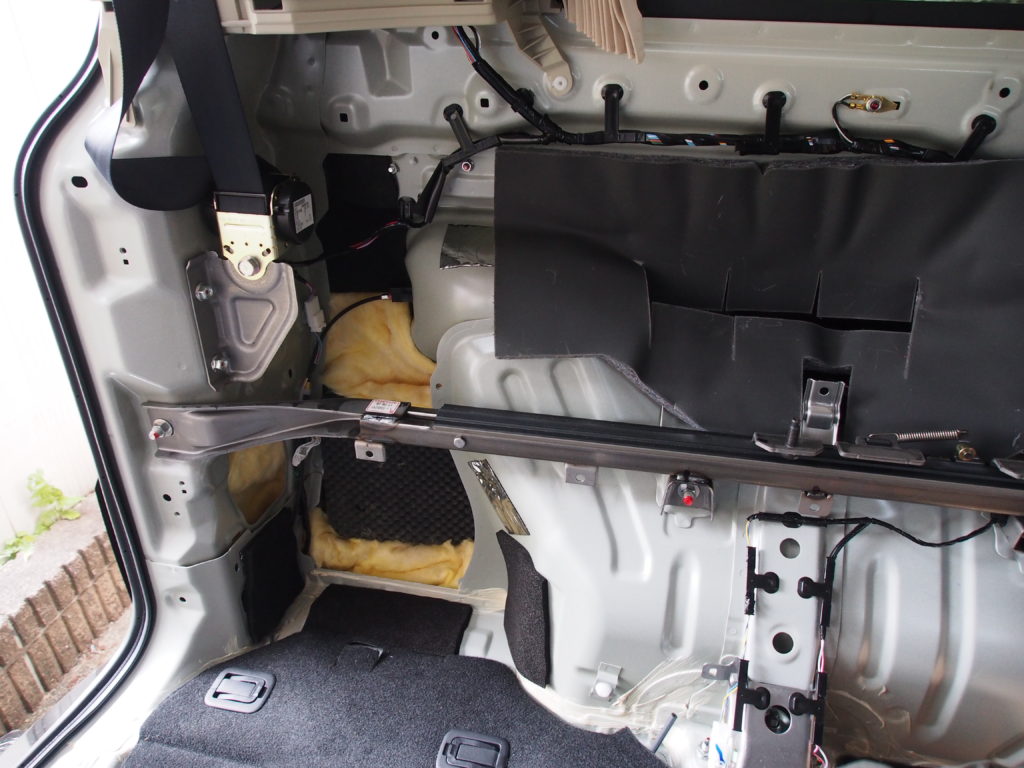

右の純正の黒い遮音材の奥は空洞でしたので、ここにも吸音材を敷き詰めます。
敷き詰めるというより押し込みました。
この形のMDFで作成するのにかなり時間がかかりました。
まず、段ボールで下地を作成します。
切ってははめて、また切って。。
こんな感じです。
本当になんども切り直しました。

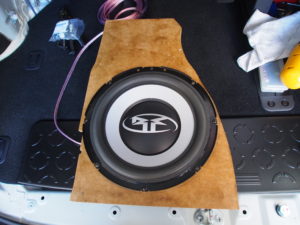

最後は、腐食対策として、ニスを２~３重で塗布します。
このMDFボードの固定にはまた少し悩みます。
いろんなステーを探して固定していきます。

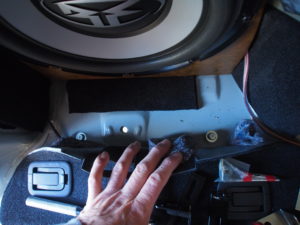

ロック部分の穴を利用してステーを取り付けます。

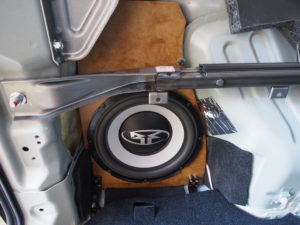

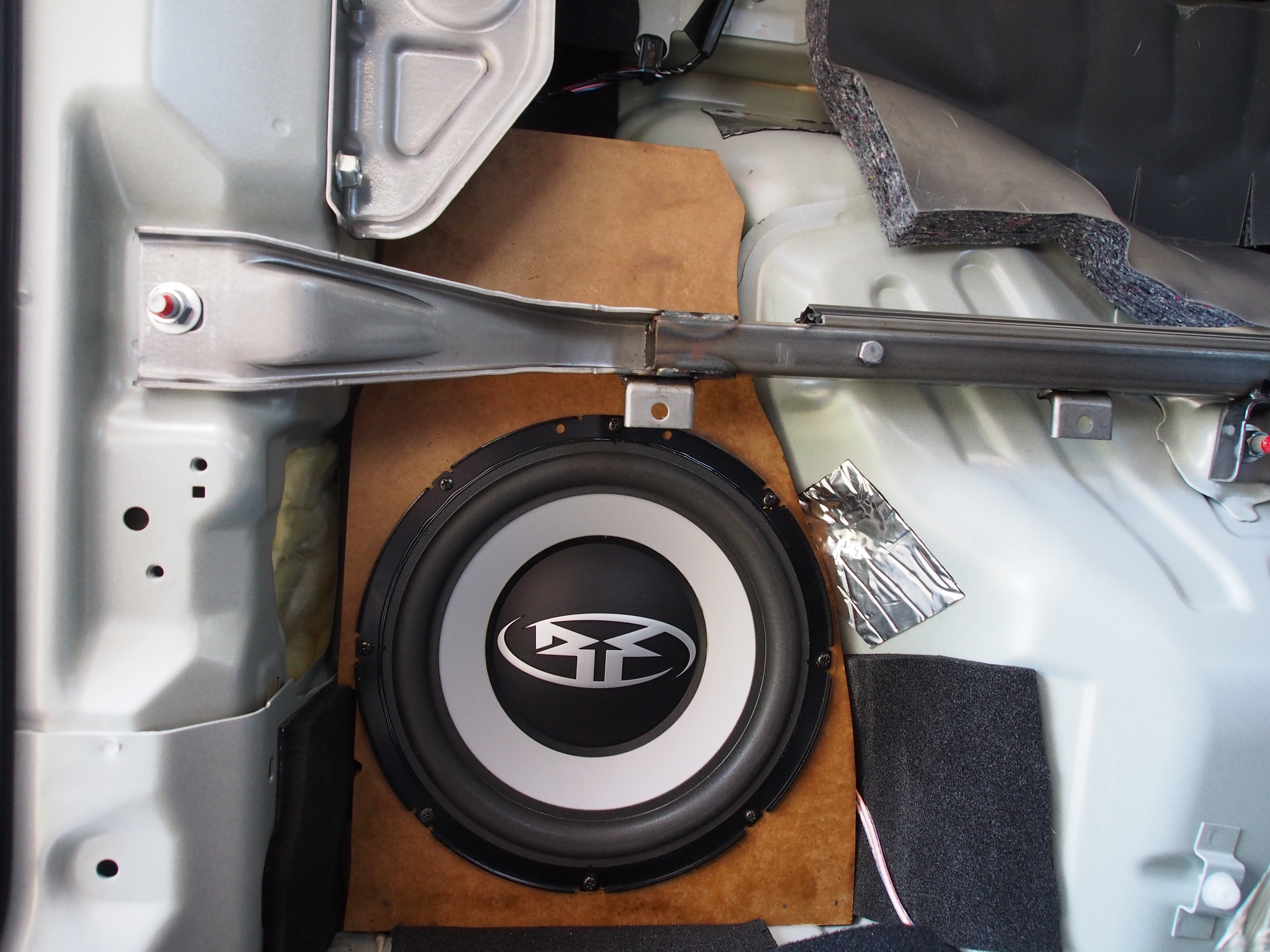

固定した状態です。
本当は音を出して、ビビる部分に制振材をはりたいところですが、ナビがまだ設置されてないのでいったんこれで終了です。

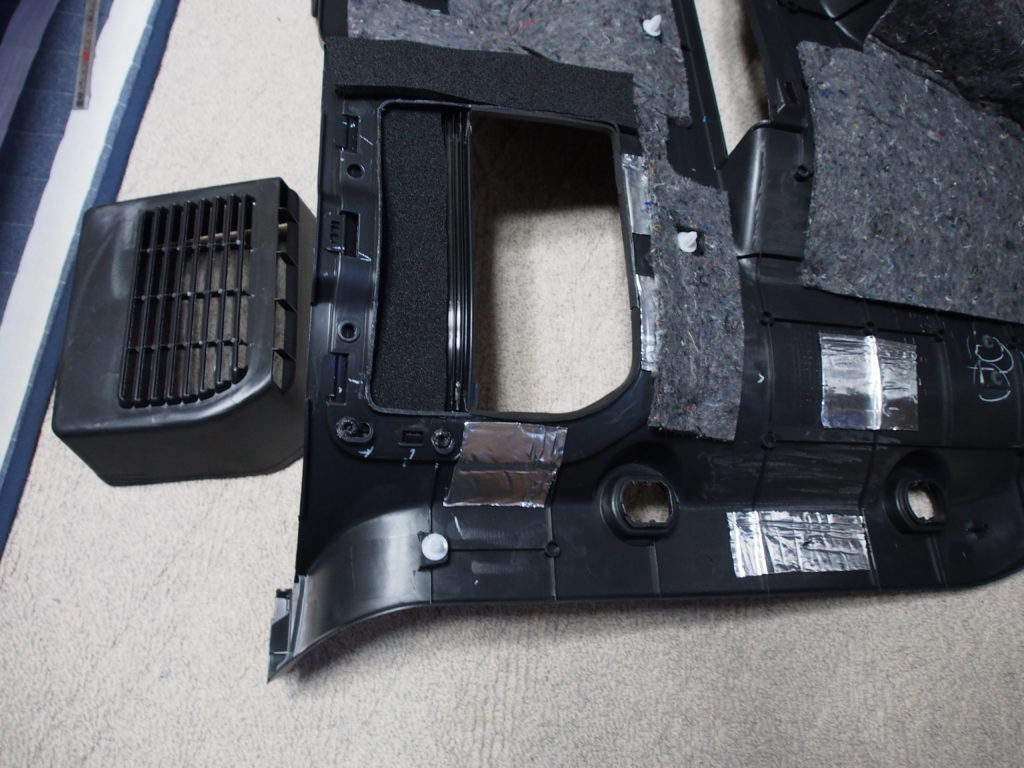

さらに問題がサブウーハーを設置するには、内張側のポケットも削除する必要があります。
ざっと切り取って後ほどカバーを作成する予定ですのでここはざっくりと切り取ります。
ここは元に戻せないかなー
デュアルボイスコイル

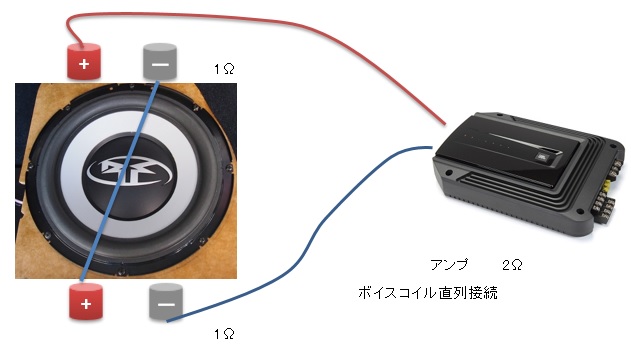

ちなみに、このロックフォード サブウーハーは、デュアルボイスコイルというものらしく、接続する端子が2ケ所あります。
接続方法も直列と並列があるのですが、ケーブルが足りないということもあり、直列接続としました。
よって、インピーダンスは２Ωです。
音質的には並列がよいらしいが、また次回ですね。
また、スピーカーの＋－（スピーカーの位相）がわからなくなった場合、簡単に判断するには、1.5v乾電池でコーンが前に出るかを確認します。
