イカリングもどきを作成してみました。本物はもっと格好いい（？）ですが、自作第１号ということで、
こんなものかな～！
材料など

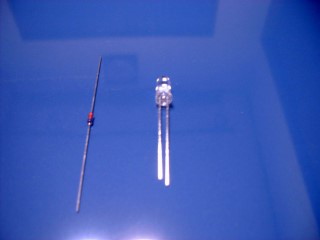

青色LED(L-5T47LBC-T-D1)
3.5V/20mA 6500mcd/20mA
470nm 18ﾟ
￥95/個
定電流ダイオード／CRD(E-103)
8～12mA /300mW /30V
￥48/個
普通の抵抗でもよいのですが、電圧の安定しない自動車ではこちらがお勧めです。
購入先：オーディオＱさん

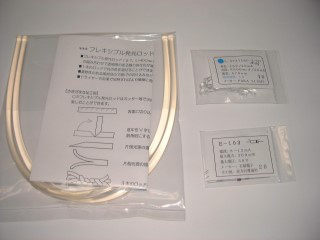

フレキシブル発光ロッド
￥200
非常にやわらかい素材で折り曲げが自由です。切断もカッターで可能です。
購入先：同上
作業手順

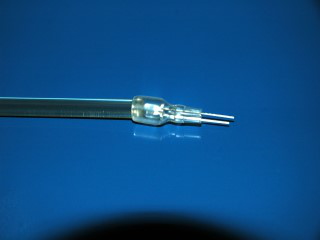

LEDは、ギボシ端子用のビニールに入れると、丁度LEDの足がでるようになります。
反対側（大きい方）は発光ロッドを差し込みます。
まず、LEDとCRDをハンダで接続します（配線図は下記）。

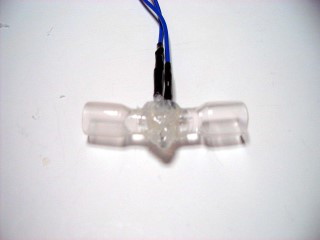

また、中央部分は、ホットボンドで固めて防水します。

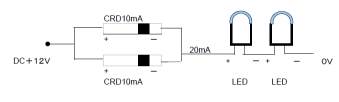

配線図です。
CRDは並列にすることにより、20mAとなります。
LEDは直列に配線します。
これで車の不安定な電流も一定の20mAで流れます。
それでは早速フォグの黒いカバーを外します。

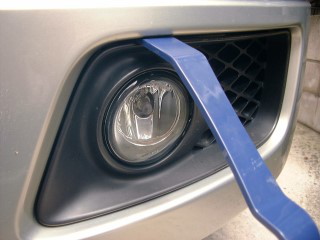

フォグの上方より内張りハガシを差込み、カバーを外します。

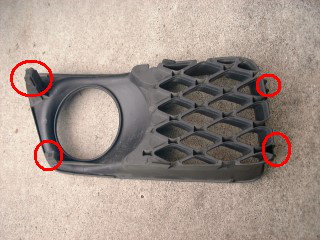

外したカバー部分です。赤い丸がツメの部分です。

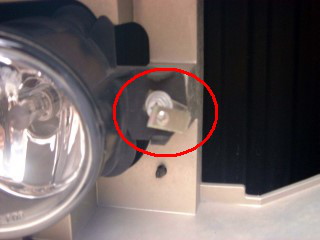

作成したイカリングの配線を固定するために、電池用の金具をフォグ固定部分のネジに固定します。

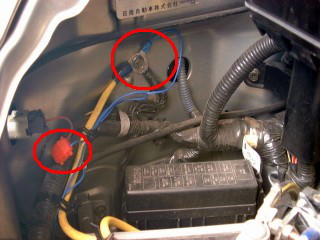

今回は、あまりお勧めではないですが、ポジションランプの配線から直接取っております。
社内から配線を引き込もうと考えましたが、非常にエンジンルームが狭くうまく引き込めませんでした。

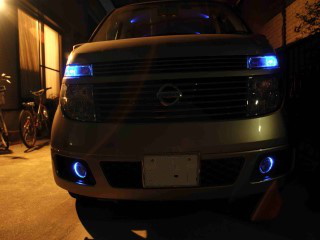

少し明るめの背景で撮影

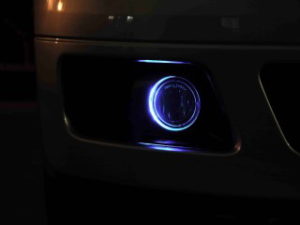

いい感じですね。
 |
 |
自作第1号 イカリングはまあまあの出来栄えかな？固定したＬＥＤの反対側まで、光が届いてないのが気になります。
今後、振動や雨で不具合が起きないか注意が必要です。
