イカリング作成時に余った発光ロッドを使用して、足元のフットライトを作成しました。高価な出来合いのものでなく、これなら安価にできます。ちょっとした演出に！
材料など
青色LED(L-5T47LBC-T-D1)
3.5V/20mA 6500mcd/20mA
470nm 18ﾟ ￥90/個
定電流ダイオード/CRD(E-103)
8～12mA /300mW /30V ￥45/個
普通の抵抗でもよいのですが、電圧の安定しない自動車ではこちらがお勧めです。
購入先：オーディオＱさん
フレキシブル発光ロッド
￥200
非常にやわらかい素材で折り曲げが自由です。切断もカッターで可能です。
購入先：同上
製作手順

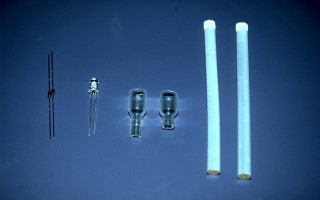

左から、CRD,LED・ギボシ用ビニールカバー・発光ロッド
LEDとCRDをハンダで接続します（配線図は下記）。

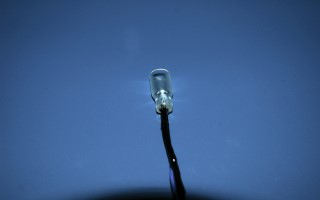

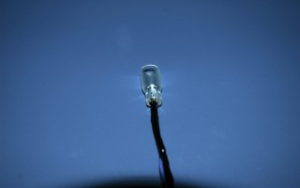

その後、ギボシ用のビニールカバーをします。配線のところは、熱収縮チューブで処理します。

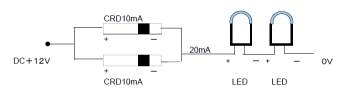

配線図です。
CRDは並列にすることにより、20mAとなります。
ＬＥＤは直列に配線します。
これで車の不安定な電流も一定の20mAで流れます。
こんな感じで発光ロッドを差し込みます。

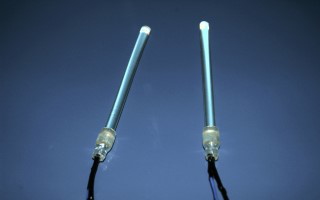

配線までした状態です。この時点でLEDが点灯するかを確認します。

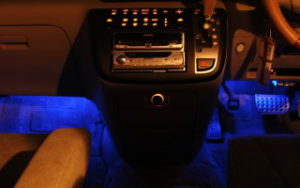

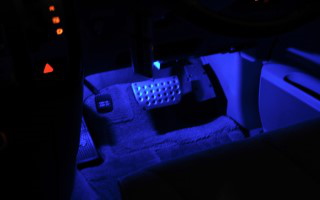

配線は、間接照明で作成した配線から分岐します。少し明るい雰囲気の場合を撮影しました。
室内灯が点灯時
